Экономия 2000 рублей: как один воздушный фильтр убил двигатель экскаватора за 1,2 млн

Вы достали эндоскоп, заглянули в цилиндр — и похолодели. Зеркало цилиндра, которое должно быть гладким, как стекло, исцарапано так, будто по нему терли наждачкой. Хон стерт в ноль. Компрессия упала на 30%. Двигатель — труп.

Это не брак завода-изготовителя. Это не плохое масло. Вы сами его убили.

Вернее — тот парень из отдела закупок, который три года назад нашел воздушный фильтр «полный аналог» на две тысячи рублей дешевле. Он тогда сэкономил 60 000 рублей на весь парк. Гордился. Получил премию. Уволился год назад.

А вы остались с мотором, капиталка которого стоит 1 200 000. Без учета простоя. Карьерный экскаватор в сутки приносит 150-180 тысяч чистой прибыли — если работает. Если стоит — жрет ваш бюджет, как голодный бегемот.

Давайте разбираться. Не в общих словах — с цифрами, замерами и той самой лабораторной кривой, которую вам никогда не покажет поставщик дешевых фильтров.

Рынок фильтров оптом устроен безжалостно: сотни поставщиков предлагают «оригинальное качество по цене аналога», но за каждым таким предложением стоит либо сознательный обман, либо некомпетентность. Лабораторная кривая пылеулавливания — единственный документ, который отделяет рабочую единицу от металлолома в красивой коробке.

Танцующая стрелка и мертвый датчик

Первый симптом вы пропустили. Их вообще всегда пропускают.

За три месяца до капремонта датчик запыленности на впускном коллекторе начал показывать странные значения. Не критические — чуть выше нормы. Механик списал на влажность. Потом на «глюк датчика». Датчик поменяли (еще 18 000 рублей), ничего не изменилось.

Что происходило на самом деле? В камеру сгорания методично засасывало абразив. Не тоннами — микрограммами. Каждую секунду. Каждую минуту. 6000 моточасов подряд.

Частицы кварцевой пыли размером 5-15 мкм (тоньше человеческого волоса в пять раз) проходили сквозь фильтровальную штору. Проскакивали сквозь масляную пленку на стенке цилиндра. И начинали полировать хон — ту самую сетку микрорисок, которая держит масло и обеспечивает смазку поршневых колец.

Важно: Хон — это не просто «шершавость». Это прецизионно нанесенный микрорельеф с углом 45-60 градусов и глубиной 3-8 мкм. Без него масло не задерживается на стенке — и вы получаете сухое трение.

Шесть тысяч моточасов — и хона больше нет. Кольца легли. Маслосъемные — закоксовались. Мотор начал жрать масло. Компрессионные кольца перестали держать давление.

Вы это заметили по расходу масла? Конечно нет. Вы доливали литр на 50 моточасов и думали: «Ну, возраст». Это не возраст. Это убийство.

99,9% против 99,95%: арифметика катастрофы

Теперь — к цифрам. Тем самым, которые вам лениво показали в рекламном буклете.

Эффективность пылеулавливания по ISO 5011. Оригинальный фильтроэлемент Caterpillar (или Donaldson PowerCore) дает 99,95% на частицах 10-15 мкм. Дешевый «аналог», который взял ваш закупщик — 99,9%.

Разница — 0,05 процента. Мелочь? Копейки?

Нет. Это десятикратная разница в массе абразива, прошедшего в цилиндры.

Смотрите сами. Типовой карьерный экскаватор — скажем, Cat 390 — за час работы на вскрыше прокачивает через воздушный тракт примерно 800-900 кубометров воздуха. Концентрация пыли в карьере — от 0,8 до 3,5 г/м³. Возьмем среднее — 2 г.

За час через фильтр проходит 1 800 граммов пыли. За 6 000 моточасов — почти 11 тонн.

• Оригинал пропустит: 11 000 000 г × (1 — 0,9995) = 5 500 граммов
• Дешевый аналог пропустит: 11 000 000 г × (1 — 0,999) = 55 000 граммов

Пять с половиной килограммов против пятидесяти пяти килограммов кварцевой пыли. Десятикратная разница. И это — при «всего лишь» 0,05 процента на бумаге.

Запомните: в фильтрации разница между тремя девятками и четырьмя девятками — это не математическая погрешность. Это разница между живым мотором и утилем.

Теперь самое мерзкое. Производители дешевых фильтров прекрасно знают, где жульничать. Они гонят высокую эффективность на крупной фракции — 30-40 мкм. Там у них и 99,5%, и 99,9%. Красивые цифры в буклете. Но кварцевая пыль, которая реально убивает поршневую — это 5-15 мкм. И вот на этой фракции кривая пылеулавливания у них проваливается в подвал.

Они вам этого не скажут. Потому что замер по 10-микронной фракции стоит денег. А сертификат по ГОСТ — копейки.

Спектральный анализ не врет

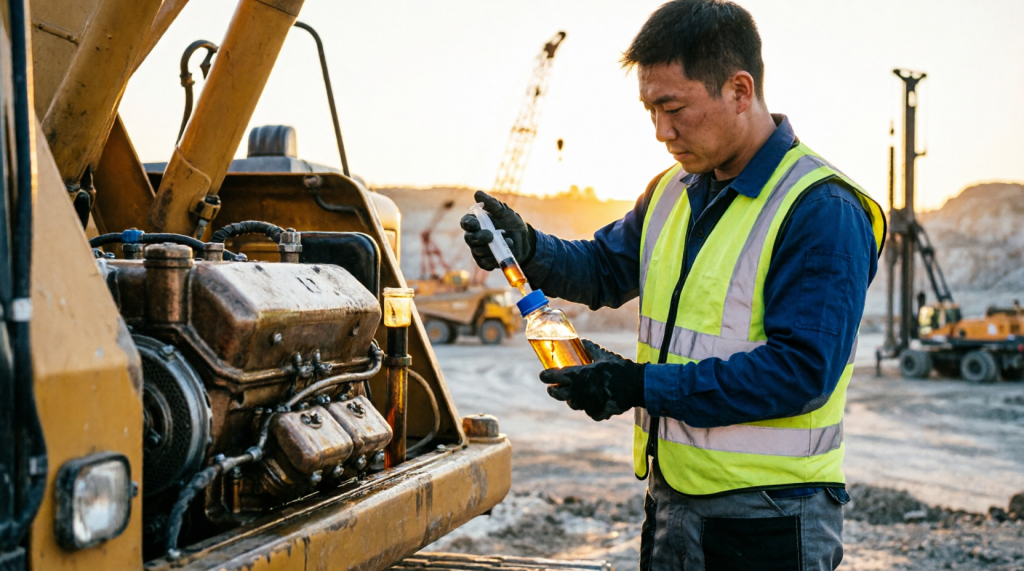

Есть способ узнать правду до того, как эндоскоп покажет задиры. Отбор масла — раз в 250 моточасов. Спектральный анализ.

Ищете кремний (Si). Это не присадка. Это не продукт износа. Это — земля. Пыль. Кварц.

Норматив Caterpillar для двигателей 3500-й серии (а это как раз карьерные машины): допустимый износ за весь жизненный цикл — не более 1 грамма пыли на цилиндр. Один грамм. За 15 000-20 000 моточасов.

Если спектральный анализ масла показывает рост кремния на 20-30 ppm между заменами — у вас проблема с воздушным трактом. Не с маслом. Не с топливом. С воздухом.

Лайфхак: Если механик говорит «да нормально всё, допуск же не превышает» — увольняйте механика. Допуск по кремнию — это граница между «уже беда» и «еще не совсем беда». Вас интересует динамика. Растет — ищите дыру.

Где искать? Три точки:

1. Неплотность прилегания фильтроэлемента. Дешевые корпуса с пластиковыми защелками (а не металлическими эксцентриками) дают подсос по посадочному буртику. Пыль идет мимо шторы — напрямую во впуск. Проверяется просто: сняли фильтр, протерли посадочное — есть пыль? Всё, подсос.
2. Микротрещины в гофрах. Целлюлозная бумага низкого качества через 500-700 циклов намокания/высыхания (утренняя роса, туман, дождь) теряет жесткость. Ламели схлопываются. Появляются микронадрывы. Фильтр превращается в решето. Смотрим на просвет — если видны точки света, это не фильтр, это дуршлаг.
3. Перепускной клапан. В дешевых фильтрах он открывается раньше расчетного. По паспорту — при 65 мбар, по факту — при 35. И вместо фильтрации гонит неподготовленный воздух в турбину. Турбина этого тоже не прощает — но это уже другая история.

Как не попасть: алгоритм для ЛПР

Вы — не механик. Вы не обязаны разбираться в плотности набивки целлюлозы и химии фенольной пропитки. Но вы обязаны знать три вещи.

Первое. При закупке крупной партии требуйте протокол испытаний по ISO 5011. Не сертификат соответствия (это бумажка). А именно протокол — с кривой эффективности по фракциям. Смотрите на столбец «10 микрон». Там должно быть не меньше 99,9% — но это минимум. Для карьерной техники требуйте 99,95% и выше.

Если поставщик говорит «у нас всё по ГОСТу» — напомните ему, что ГОСТ Р 53442 не требует испытаний на фракции мельче 20 мкм. Он просто не покрывает тот диапазон частиц, который реально убивает мотор. Это как техосмотр, который проверяет дворники, но не тормоза.

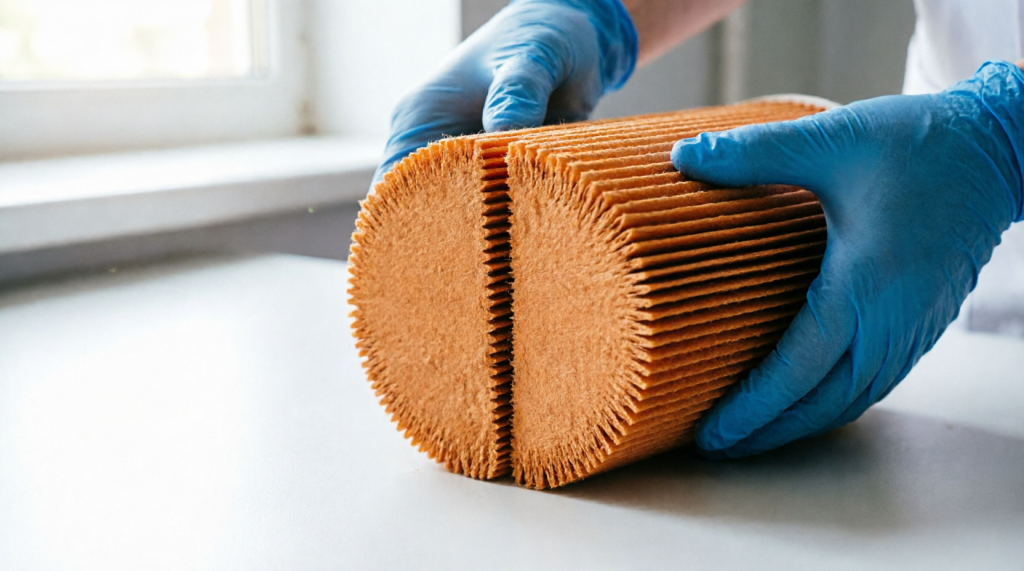

Второе. Сделайте входной контроль. Возьмите один фильтроэлемент из партии — и разрежьте. Сравните:

• Высоту гофра (оригинал: 48-50 мм, дешевка: 35-38 мм — меньше площадь)
• Количество ламелей (оригинал: 250-280, дешевка: 180-200 — меньше ресурс)
• Наличие полиуретанового уплотнения по торцам (в дешевых — просто залито клеем, рассыхается за полгода)
• Жесткость шторы на излом (оригинал пружинит, дешевая ломается с хрустом — пересушена)

Один разрез спасет вам 1 200 000 рублей. Это не преувеличение. Это математика.

Третье. Забудьте про «бюджетные аналоги» на карьерной технике. Это аксиома. Можете экономить на салонных фильтрах для офисных «Солярисов» (хотя и там не советую — но это ваш риск). На технике, которая работает в абразивном облаке 20 часов в сутки, цена фильтра — это даже не статья расхода. Это страховка. Две тысячи рублей разницы против миллионного ремонта.

«Я видел своими глазами цилиндр после 6 000 моточасов на дешевом фильтре — и цилиндр после 18 000 на оригинале. Разница — как между наждачной бумагой и полированным зеркалом. Заказчик тогда заплатил за капремонт 1 350 000. А сэкономил на фильтрах 62 000. Это был грустный разговор», — Андрей, сервисный инженер с 14-летним стажем по карьерной технике.

Документы на стол

Отдельный нюанс для юристов и финансового отдела. Когда мотор встал, и вы идете в суд — у вас должны быть бумаги. Не чеки о покупке «аналога». А документы, подтверждающие несоответствие фильтра заявленным характеристикам.

Что делать: заказать независимую экспертизу остатков фильтроэлемента. Пусть лаборатория снимет кривую пылеулавливания и сравнит с паспортными данными производителя. Если заявлено 99,9%, а по факту 99,3% — это основание для регрессного иска к поставщику.

Работает? Иногда. Чаще — нет. Поставщик растворяется, перерегистрирует юрлицо, открывает новое ООО. Вы остаетесь с решением суда на руках и нулевым балансом у ответчика.

Поэтому лучшее решение — не доводить до суда. Вообще. Построить закупку так, чтобы дешевый шлак не попадал на склад ни под каким видом. Технический аудит поставщика раз в год. Выборочный разбор фильтров из каждой партии. И черный список «аналогов», которые один раз уже провалили тест. Без права реабилитации.

Тихий убийца вашего бюджета

Двигатель экскаватора — не единственная жертва плохой фильтрации. Есть еще DPF. Турбина. Интеркулер.

Абразив из воздуха не просто царапает цилиндры. Он попадает в масло — и масло превращается в притирочную пасту. Эта паста «моет» подшипники турбокомпрессора (вращаются на 100 000 об/мин, зазор — микроны). Потом летит в гидрокомпенсаторы. Потом — в масляный насос.

Цепная реакция. Один плохой фильтр — и через три года вы меняете всё: поршневую, турбину, маслонасос, гидрики, распредвал. Это не ремонт. Это приговор.

А причина — те самые 0,05% пропуска пыли, которые ваш закупщик посчитал «статистической погрешностью».

Проверьте склад сегодня. Не завтра. Не «при следующей ревизии». Прямо сейчас. Достаньте один фильтр. Разрежьте. Посмотрите на просвет.

Увидели небо — заказывайте эндоскоп. Он вам скоро понадобится.
